氧化鋯陶瓷與碳化硅陶瓷這兩種都是耐高溫陶瓷并且具有硬度大，耐磨等特性，那么如果將兩種材質放在一起制成復合材料，那么將會有什么變化呢？下面科眾陶瓷廠帶領大家一起看下吧。

已有研究表明，相變增韌氧化鋯和SiC。增韌使Al2O3陶瓷的抗彎強度（a1）和斷裂初度（Kc）顯著提高，這兩種增韌作用相復合時的效果則由于以前工作的試驗條件不同而認識不統，采用粉料中氧化鋁和氧化鋯兩者的體積比為92：8不變，納米碳化硅加人量為粉料總體積的0和10％，制備兩種復合粉料制品。

氧化鋯陶瓷片打孔

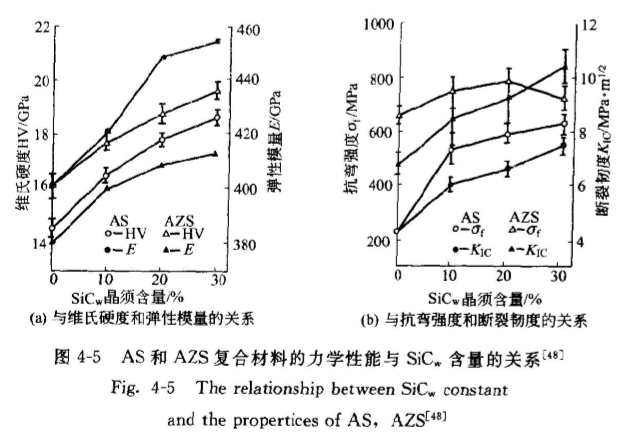

將兩種粉料分別配成分散良好的懸浮液，將兩種分散液混合，用瑪瑙球在QGM3－1輕型罐磨機聚氨酯磨罐中濕磨22h。混好的漿料用無水乙醇清洗3遍，然后在氮氣氣氛中0．93MPa下熱壓燒結，1650℃中保溫半小時?。周玉等人的制備工藝與之相似，試樣有AS和AZS材料，AZS材料中含有20％（體積分數）2Y－ZrO2，AS材料中隨SiC含量從0增加到30％（體積分數）［4圖4－5表明，AS材料的抗彎強度隨SiCw含量的增加而不斷提高，而且最初加入的10％（體積分數）SiC、強化效果最為顯著而后增長緩慢慢。

加入30％（體積分數）SiC、可使可從純Al1O的235MPa提高到634MPa。加入20％（體積分數）2Y－ZrO2顆粒可進一步提高AS材料的抗彎強度，但此時SiCw的補強作用則遠低于在AS材料中，而且在SiC、含量為20％（體積分數）時AZS材料的0達達最高值784MPa，隨隨后進一步提高晶須含量反而下降AS和AZS材料料的斷裂韌度均隨SiC含量的增加而連續提高，并且AZS材料度Kc的提高幅度略大于AS材材料。
