藍(lán)色陶瓷棒一般為氧化鋯陶瓷棒，氧化鋯可以做成彩色，如黑色，黃色，藍(lán)色等，彩色氧化鋯與白色氧化鋯的性能基本一樣，下面科眾陶瓷氧化鋯加工廠告訴大家藍(lán)色陶瓷棒的制備方法。

下面做提供的是一種藍(lán)色氧化鋯陶瓷零件加工的制備方法，解決了現(xiàn)有技術(shù)中存在的制備出的氧化鋯陶瓷燒結(jié)體顏色不均勻的問題。

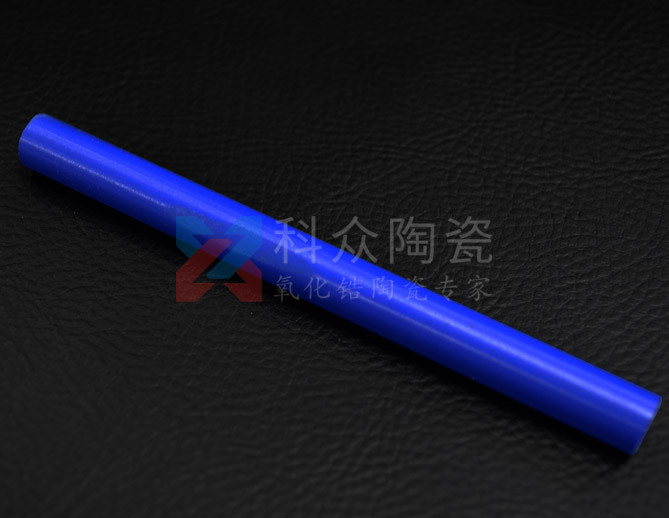

氧化鋯藍(lán)色陶瓷棒

步驟1，將氧氯化鋯、可溶性釔鹽、可溶性鋁鹽、可溶性鈷鹽按照Zr4+:Y3+:Al3+:Co2+摩爾比為100:3～6:4～16:2～8稱量并依次溶于500mL去離子水中，攪拌、混合均勻后，加入分散劑，繼續(xù)攪拌3-5h，得到混合溶液；

步驟2，向步驟1的混合溶液中逐滴加入濃度為25％的氨水溶液，邊滴加邊攪拌，形成灰色沉淀物，直至混合溶液的pH＝10.0時，停止滴加氨水溶液并繼續(xù)攪拌10h，然后陳化24h，然后將灰色沉淀物過濾、洗滌并干燥，得到灰色氧化鋯前驅(qū)體粉末；

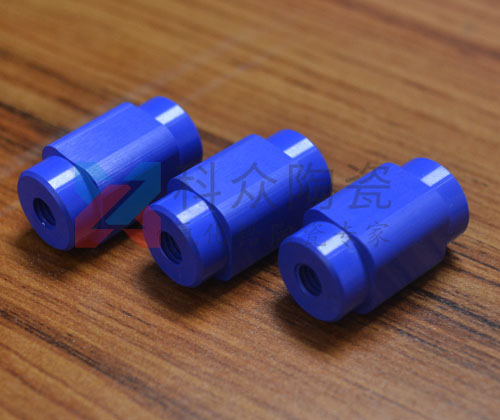

氧化鋯藍(lán)色異形件加工

步驟3，將步驟2得到的灰色氧化鋯前驅(qū)體粉末放入馬弗爐中在1180℃溫度下預(yù)煅燒3-8h，得到藍(lán)色氧化鋯粉體；

步驟4，將步驟3得到的藍(lán)色氧化鋯粉體依次進(jìn)行研磨、造粒以及干壓或等靜壓成型制得藍(lán)色陶瓷棒素坯，然后再經(jīng)高溫?zé)Y(jié)得到藍(lán)色陶瓷棒。
